規(guī)格：Ф159mm-Ф2220mm
材質：Q235 Q345 L245 L290 L360
標準：CECS10:89或GB50268-2008

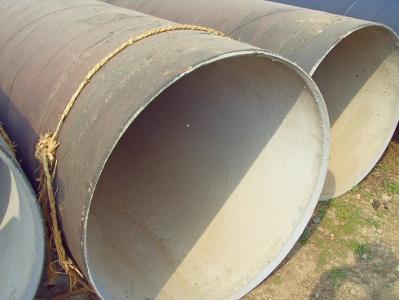

      ：水泥砂漿襯里防腐的工藝
      水泥砂漿襯里防腐是指通常所說的1：3水泥砂漿是用1份水泥和3份砂配合,實際上忽視了水的成分,一般在0.6左右比例,即應成為0.6：1：3 ,水泥砂漿里按比例加入石子,就成為混凝土。100號水泥砂漿是指它的強度是100kg/cm2,但是現(xiàn)在全部改成以MPa為單位了,100號對應于M10。配合比根據(jù)原材料不同、砂漿用途不同而不同,以常用的42.5普通硅酸鹽水泥、中砂配100（M10）砌筑砂漿為例：水泥305kg：砂1.10m3：水183kg。 砂漿的標號有M3，M5，M7.5，M10，M12.5，M15，M20，M25，M30，M40幾種。砂漿按用途分有砌筑、抹灰、接縫幾種，和標號無關。
      水泥砂漿的施工有兩種方法。一是地面離心法。主要適同于DN400口徑以下的管道內襯施工。而是地下噴涂法，主要適用于DN700口徑以上的管道在地下防腐施工。
      水泥沙漿襯里同金屬管道分別為兩種材質，砂漿對管道的結合力如何？尤其是鋼管內防腐層是否會在運輸，安裝等外力作用下脫落？即其機械強度怎樣？根據(jù)國外實驗的數(shù)據(jù)可以證明其機械強度。 鋼管在受外壓變形變扁平時，砂漿會產(chǎn)生“發(fā)狀”裂縫，但要砂漿從管壁上剝離卻是非常困難的，在口徑DN800毫米壁厚為7.1毫米的鋼管上，截取一米長的管段，涂襯11毫米厚的砂漿涂層，當扁平量7-8毫米時，可以看到“發(fā)狀”裂縫的出現(xiàn)。當扁平量增加到50毫米時，裂縫逐漸增加到邊部全管段，實驗結果，管徑1%的扁平量時產(chǎn)生“發(fā)狀”裂縫，當扁平量為6-9%的場合，沙漿涂層開始崩裂，達到管徑30%時剝落。這在施工中是決不允許發(fā)生的。據(jù)測定，在DN1100管子上，小扁平量為15毫米，DN1800管上為21毫米。由此可見，管徑的增大，產(chǎn)生裂縫的扁平量也隨之增大。
      水泥砂漿防腐工作完成后還有重要的一道工序，那就CECS10:89或GB50268-2008是風干。就是指在自然狀態(tài)下風干2-3天。主要是防止在裝運的途中由于顛簸導致水泥砂漿出現(xiàn)裂縫！
      水泥砂漿的用途,在建筑工程中,一是基礎和墻體砌筑,用做塊狀砌體材料的粘合劑,比如砌毛石、紅磚要用水泥砂漿；二是用于室內外抹灰。 　　
     水泥砂漿在使用時,還要經(jīng)常摻入一些添加劑如微沫劑、防水粉等,以改善它的和易性與粘稠度。 水泥砂漿標號強度的意思是指對按標準方法制作和養(yǎng)護的立方體試件,在28d齡期,用標準試驗方法測得的抗壓強度總體分布中的一個值。
    第三：水泥砂漿防腐鋼管執(zhí)行標準
    CECS10:89或GB50268-2008
    第四：水泥砂漿防腐鋼管用途
     適用高層建筑給水、熱網(wǎng)供熱、自來水工程、燃氣輸送、埋地輸水等管道。污水處理：污水處理排放管、污水管以及生物池防腐工程農(nóng)業(yè)：農(nóng)業(yè)灌溉用管、深井管、排水管等網(wǎng)路.
